Ремонт швейной машинки Чайка

Ремонт втулки, восстановление, шпонки

Шпонка    2 мм (высотой) х 1,5 мм (шириной) х 4 мм (длинной).

1. Берём гвоздик диаметром 3 мм, расклёпываем его в эти габариты: 2 х 1,5 х 4.
2. Торцом надфиля, делаем пропил в внутри втулки. На глубину — 1 мм.
3. В колпачок из под лака для волос. Каплю эпоксидной смолы, смешиваем со стружкой от пропила под шпонку.
4. В эту смесь, добавляем 1 каплю отвердителя. И всё хорошо перемешиваем спичкой.
5. В этой смеси, обмазываем нашу шпонку и вставляем во втулку.
6. Через сутки, эпоксидная смола, затвердеет.
7. Удаляем, лишнюю, затвердевшую смесь надфилем, с наружной части втулки, и по углам шпонки.
8. Всё собираем на ось.

Шпонку, можно изготавливать, хоть из меди, из органического стекла — плексигласа, из алюминия. Можно изготовить из сломанной иглы. Можно приклеить клеем, «Супер Момент». Главное чтобы шпонка в пазу втулки сидела туго.

Менее  трудоёмкий  вариант, по ремонту – это купить новые втулки!

Итак собранные оси, устанавливаем в блок зигзага, а блок зигзага в машину.

Винты М 6 это № 4 и М 5 он на задней стенке, снаружи №3, на (фото 38) ставим на места. Сначала наживляем в серьгу, задний винт М 5. Затем закручиваем М 6. Затем дотягиваем М 5. А установив эти два винта, закручиваем винт на серьге. Он между корпусом и копирными дисками.

Фото 38.

Наматывание нитки. Инструкция к швейной машине Чайка, Подольск

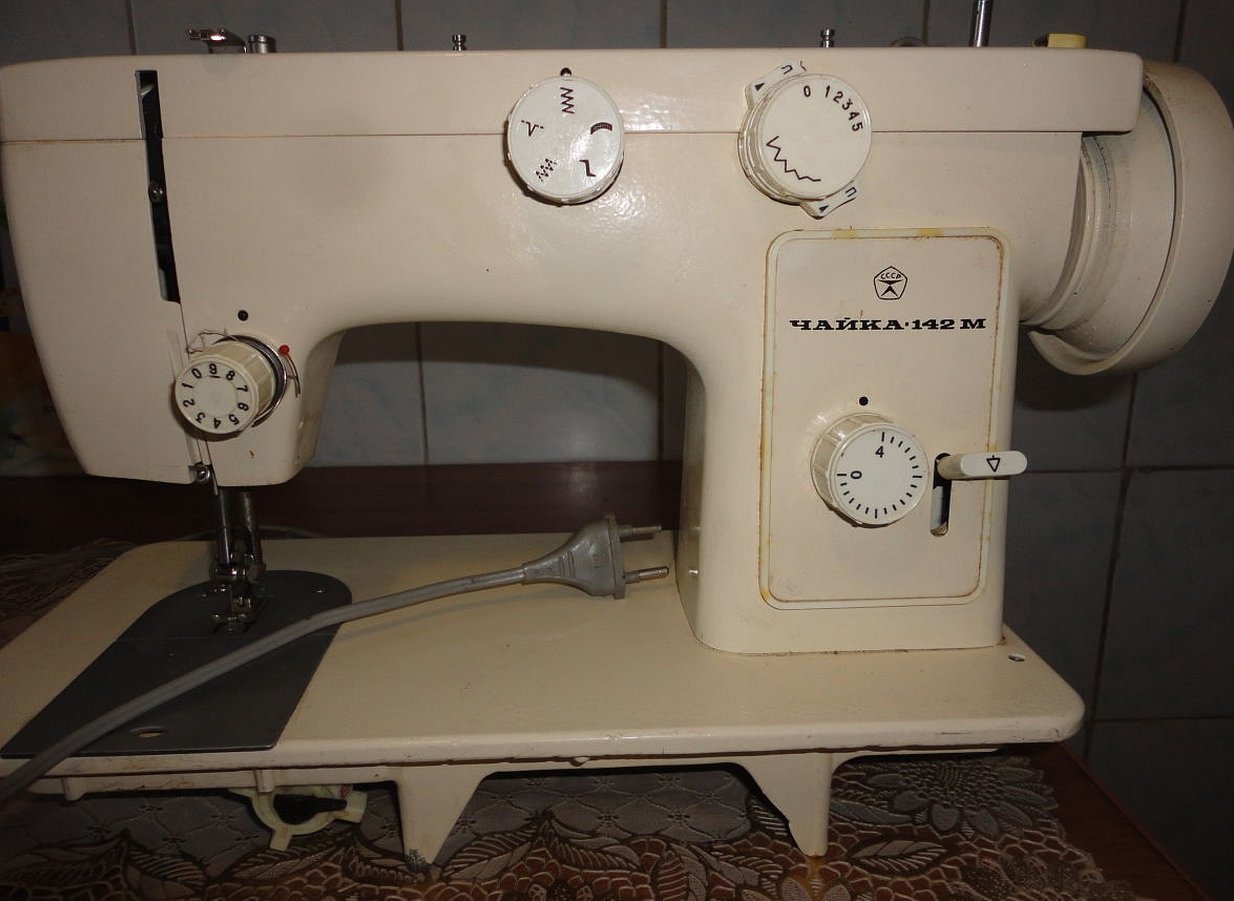

Швейная машинка Чайка 142 М

Типы строчек:

• обметочный;
• потайной;
• эластичный;
• эластичный потайной.

Максимальная длина стежка составляет 4 мм, ширина — 5 мм. В комплектацию входят лапки, позволяющие вшить молнию, а также пришить пуговицу.

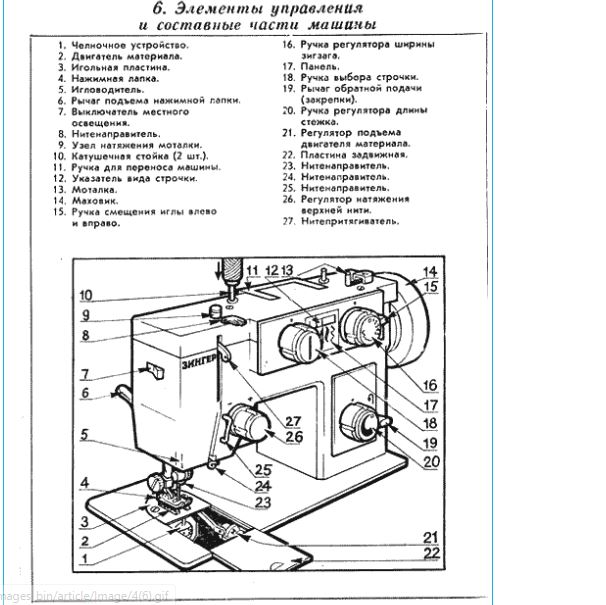

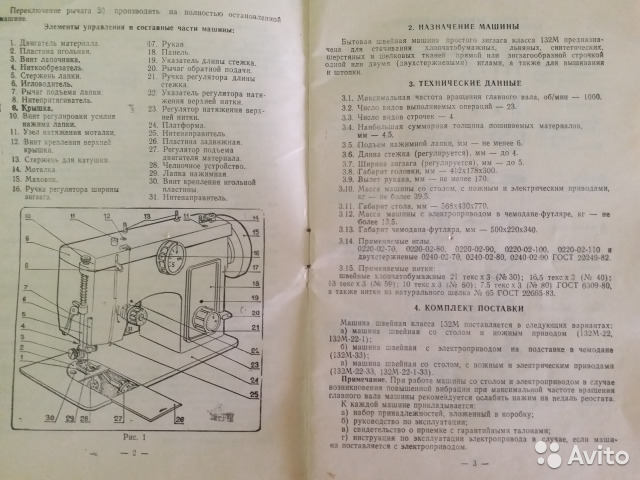

Схема деталей швейной машины

Настройка челнока швейной машины Чайка Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск Швейная машина Подольск со строчкой зигзаг точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но у завода ПМЗ есть и другая модель швейной машины. Прямострочная швейная машина различных вариантов комплектации привода. Как выполнить ремонт такой швейной машины своими руками, подробно изложено в этой статье.

Шпулька для швейной машины Швейная машина Чайка очень «чувствительна» к разным «мелочам». Если шпулька будет иметь зазубрины на стенках, плохо вращаться в шпульном колпачке, то это приводит к появлению дефектов строчки, а вы будет думать, что уже пора выполнить ремонт швейной машины. На самом деле, достаточно заменить только шпульку.

Устройство и настройка швейной машины Начните ремонт швейной машинки Чайка с изучения ее устройства. Изучите, как происходит образование челночного стежка. Разберитесь, какие детали машинки могут влиять на ее работу и проверьте, в каком они состоянии. И лишь после обнаружения предполагаемых неисправностей, приступайте к их настройке и регулировке.

Смазка швейных машин Швейная машина Чайка способна работать без нареканий многие годы, если следовать инструкции по эксплуатации, где указано, какие ткани она может шить, как подобрать правильно иголку и нитку для каждого вида ткани. Старайтесь содержать швейную машину Чайка в чистоте и периодически смазывать. Тогда многие годы вам не понадобится ее настраивать и выполнять ремонт.

Устранение обрывов, верхней нити, в челноке.

1. По фото 52, выкручиваем болты.
2. По фото 57, вынимаем весь блок челнока.
3. Очищаем его от пыли и грязи. Старой зубной щёткой.

Подготовка к правильной установке блока челнока.

Фото 58.

Ослабляем болт, на валу челнока. И винт втулки. Фото 59.

Фото 59.

По фото 58, молоточком бьём по пятке секторной шестерни, 2 — 3 лёгких удара. Смещаем вал челнока, вправо.

Сборка и настройка челночного блока.

1. Блок вставляем в посадочное место. Закручиваем винты хомута, так, чтоб блок, не болтался, и в тоже время, чтоб его можно было крутить вокруг оси.
2. Устанавливаем ручку зигзага, в положение 0.
3. Опускаем иглу вниз, вращая маховое колесо, в нижнюю точку ноль.
4. Блок челнока, устанавливаем так, чтоб, кончик носика, блока челнока, был строго, за осью иглы. Как на фото 60.
5. Зазор, между толкателем челнока, и иглой должен быть 0,5 — 1 мм. Фото 61.
6. В таком положении, прикручиваем, (винты — блока челнока), чуть сильнее.

Фото 60.

Предварительная выставка.

Зазор, между толкателем челнока, и иглой должен быть 0,5 — 1 мм. На Фото 61.

Фото 61.

Вот в таком положении, мы должны, зажать сильно, винты, челночного блока. Чтоб он, не сдвинулся и не провернулся.

Проверяем пункт: 4 и 5 — 3 раза!

1. Если кончик носика, блока, не будет доходить до оси иглы, 2 — 3 мм, то будет рвать нижнюю нить.
2. Если кончик носика, блока, зайдёт за ось иглы, на +2; +3; мм, то будет рваться, верхняя нить.

Инструкция по смазке швейных машин Чайка

Швейная машина Чайка

Швейная машина Чайка выполняет прямую строчку, строчку зигзаг и на его базе несколько видов отделочных строчек. Купить такую машинку в наше время можно только с электроприводом (с педалью), ножная модель (с ремнем ), так называемая «кабинетная», выпускалась в советское время. Швейная машинка Чайка 2; 3; 142м; 132; 134; 143; Подольск 142, Подольск 125-1; Мальва и другие — все эти машины имеют одинаковое устройство и инструкцию по использованию и настройке. Конструктивных отличий у них практически нет, разве что в наличии дополнительного набора видов декоративных строчек зигзаг. Правда, когда выполняется ремонт и настройка, для каждой модели швейной машины Чайка или Подольск, требуется знать соответсвующие параметры, схемы настройки челночного узла каждой модели. Это один из недосттков, зато большим преимуществом является то, что цена на запчасти, особенно б/у к швейным машинам типа Чайка вполне приемлемая.

Прежде чем приступить к настройке швейной машины Чайка самостоятельно, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иголку и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки или стола. Разберите челночное устройство: шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки, (особенно в отсеке челночного хода) пыль, грязь, очесы и хорошо смажьте машинным маслом все трущиеся, доступные места.

Как правило, основные неисправности швейных машинок типа Чайка — обрыв нитки при пошиве; пропуски стежков; петляние верхней нитки в строчке. Еще имеется характерный стук во время работы, но это конструктивная особенность этих машин и единственное средство — периодическая смазка. Хотя бывают исключения, и швейные машины Чайка работают достаточно мягко. Обрыв нитки. Первая причина, приводящая к обрыву нитки является загнутое острие тупой иглы, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иглы. Используйте исправные иглы и предназначенные для швейных машин Чайка, в соответствие с инструкцией.

Нередко задают вопрос: как вставить нитку в иглу в швейной машине Чайка? Для всех машин типа Чайка, да и для большинства других выполняющих сточку зигзаг, игла ставиться спиленной частью колбы от себя, а желобок для нитки должен смотреть на вас. Вот со стороны этого желобка и вставляется нитка.

Если игла при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг расстояние L должно быть одинаковым с R. Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, находящегося в верхней части машинки (покрутите на строчке зигзаг маховое колесо и вы увидите это крепление). Ослабьте эти винты и установите, на прямой строчке иголку строго по центру (смещая рамку игловодителя). После проверьте положение иглы при левом и правом уколе.
